焊絲堆焊后緩冷防止焊層開裂
2019-2-11 10:24:19點(diǎn)擊：
為防止焊絲堆焊層金屬產(chǎn)生裂紋和剝離，堆焊后必須進(jìn)行緩冷。緩冷方式可用石棉或草木灰、硅酸鋁等覆蓋堆焊層金屬；也可隨加熱爐冷卻。對(duì)于淬火傾向大的堆焊金屬，例如高鉻鑄鐵焊絲、碳化鎢焊絲、鈷基焊絲等，堆焊后要在600~ 700'C回火th，再緩冷以防出現(xiàn)裂紋。

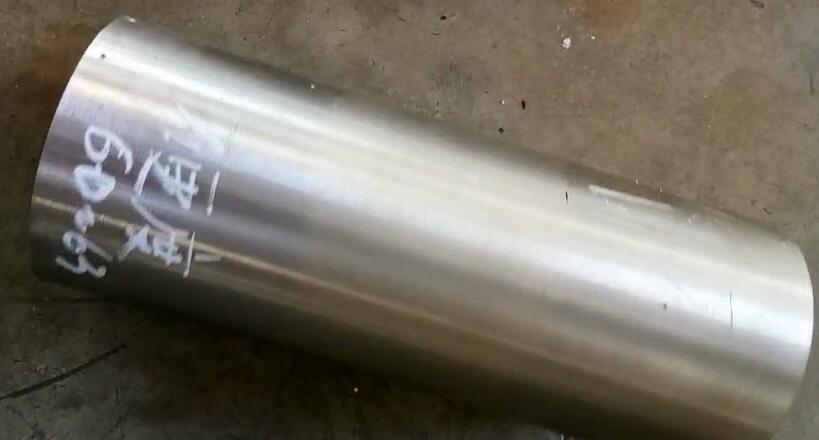

圖（1）國(guó)企礦機(jī)高硬度軸，采用焊絲堆焊礙度提高，但同時(shí)又要求無(wú)裂紋
而對(duì)于淬火傾向小的堆焊金屬，如ICr13. 2Cr13堆焊閥門，焊后為獲得較高的硬度，可采用空冷，機(jī)械加工后不再進(jìn)行熱處理。

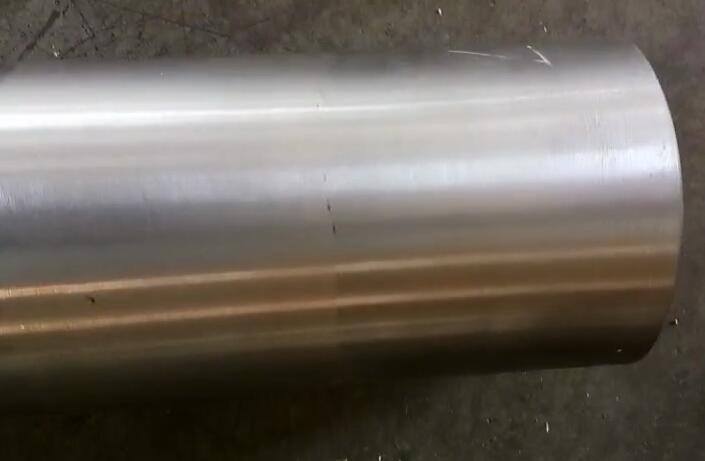

圖（2）緩冷后硬度可達(dá)HRC60以上，同時(shí)無(wú)裂紋
- 上一篇：鎳基耐磨合金堆焊焊絲 2019/7/1
- 下一篇：氣保焊耐磨堆焊焊絲型號(hào)有哪些 2019/1/8
